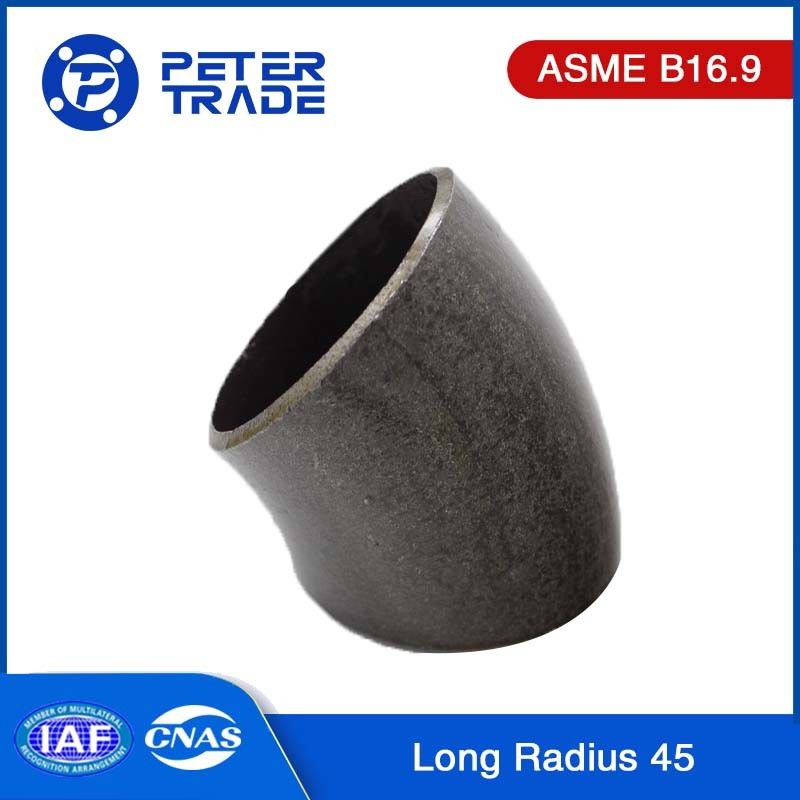

ASME B16.9 Acero de carbono ASTM A105 Tubo de codo de largo radio 45 grados
ASME B16.9 Acero de carbono ASTM A105 Accesorios para tuberías de soldadura con trasero Codo de radio largo de 45 grados para cambiar las direcciones del flujo
Introducción de la norma ASME B16.945 grados de largo radio codos:
La norma ASME B16.9 especifica las dimensiones y requisitos de los codos de tubería utilizados cuando hay un cambio de dirección en un sistema de tuberías.hacia abajo, izquierda, derecha o cualquier ángulo intermedio, según los requisitos específicos de aplicación y diseño.
En la norma ASME B16.9, los codos de radio largo (L / R) se definen específicamente. Estos codos tienen una dimensión de centro a extremo que es 1,5 veces el tamaño nominal del tubo (NPS) en pulgadas.el codo de largo radiopara una tubería de 6 pulgadas tendría una dimensión de centro a extremo de 9 pulgadas (1,5 x 6 pulgadas).
Los codos de radio largo estándar de la norma ASME B16.9 se clasifican además en función del ángulo de cambio de dirección del flujo:
90 grados de largo radio codos:Estos codos cambian la dirección del flujo por90 gradosSe utilizan comúnmente cuando se requiere un giro brusco en el sistema de tuberías o para redirigir el flujo a lo largo de un eje perpendicular.La línea central del codo es perpendicular a la línea central de la tubería conectada.
45 grados de largo radio codos:Estos codos cambian la dirección del flujo por45 gradosProporcionan un cambio gradual de dirección en comparación con los codos de 90 grados y a menudo se utilizan cuando se desea un giro menos abrupto.La línea central del codo está inclinada en un ángulo de 45 grados a la línea central de la tubería conectada.
ASME B16.9 también especifica otros tipos de codos, como los codos de radio corto (S / R) y los codos reductores, que tienen diferentes dimensiones de centro a extremo y se utilizan para aplicaciones específicas.
Las dimensiones de las máquinas de ensayo de la categoría M1 y de las máquinas de ensayo de la categoría M2 se determinarán en función de las características de las máquinas.
| Las dimensiones de los cubos de las unidades de ensayo se determinarán en función de las características de las unidades de ensayo. |
| PNN |
D (dimensión exterior) |
B ((Centro a extremo) |
| 1/2" de largo |
21.3 |
16 |
| 3/4 de pulgada |
26.7 |
19 |
| 1 " |
33.4 |
22 |
| 1 1/4 " |
42.2 |
25 |
| 1 1/2 " |
48.3 |
29 |
| 2′′ |
60.3 |
35 |
| Dos pulgadas y media. |
73 |
44 |
| 3 pulgadas |
88.9 |
51 |
| 3 y media pulgadas |
101.6 |
57 |
| 4 " |
114.3 |
64 |
| 5 pulgadas |
141.3 |
79 |
| 6 pulgadas |
168.3 |
95 |
| 8′′ |
219.1 |
127 |
| 10 pulgadas |
273 |
159 |
| 12 pulgadas |
323.8 |
190 |
| 14 pulgadas |
355.6 |
222 |
| 16 pulgadas |
406.4 |
254 |
| 18 pulgadas |
457 |
286 |
| 20 pulgadas |
508 |
318 |
| 22 pulgadas |
559 |
343 |
| 24" de largo |
610 |
381 |
| 26 " |
660 |
406 |
| 28" de largo |
711 |
438 |
| 30 pulgadas |
762 |
470 |
| 32 pulgadas |
813 |
502 |
| 34 " |
864 |
533 |
| 36 pulgadas |
914 |
565 |
| 38 pulgadas |
965 |
600 |
| 40 pulgadas |
1016 |
632 |
| 42 pulgadas |
1067 |
660 |
| 44′′ |
1118 |
695 |
| 46 " |
1168 |
727 |
| 48 pulgadas. |
1219 |
759 |
Descripción de los codoles de radio largo de 45 grados de acero al carbono ASTM A105 ASME B16.9:
Acero al carbono ASTM A105es el material forjado predominante utilizado en la norma ASME/ANSI B16.5, que regula las bridas de tubería y los accesorios con bridas.Este estándar tiene una influencia significativa en la industria estadounidense y es ampliamente adoptado como el estándar de brida más común.
Entre los materiales especificados por ASME/ANSI B16.5,Acero al carbono ASTM A105es el material más utilizado para las bridas forjadas.ASTM A105 es una especificación que cubre los componentes de tuberías de acero al carbono forjados específicamente para el servicio a temperatura ambiente y más alta en sistemas de presiónProporciona directrices para la composición química, las propiedades mecánicas, el tratamiento térmico y otros requisitos de las forjas de acero al carbono utilizadas en las bridas.
Acero de carbono A105 45 grados de largo radio codosson accesorios para tuberías fabricados en acero al carbono ASTM A105 y que tienen un ángulo de curvatura de 45 grados con un largo radio de flexión.El acero al carbono A105 es un grado común de acero al carbono que se utiliza ampliamente en varias aplicaciones industrialesOfrece buenas propiedades mecánicas y es adecuado para ambientes de alta temperatura y alta presión.El ángulo de 45 grados de curvatura indica que el codo proporciona un cambio de dirección del sistema de tuberías en un ángulo de 45 gradosEste ángulo se utiliza comúnmente en los diseños de tuberías para redirigir el flujo de fluidos o gases. El diseño de radio largo de estos codos significa que el radio de flexión es mayor que el diámetro del tubo.Los codos de radio largo proporcionan un cambio de dirección más gradual, lo que reduce la interrupción del flujo y la caída de presión en comparación con los codos de radio corto.
Características de los codos de radio largo de 45 grados ASTM A105 de acero al carbono ASME B16.9:
Transición de flujo suave:El ángulo de curvatura de 45 grados en estos codos permite un cambio suave y gradual en la dirección del flujo de fluido.garantizar un flujo eficiente e ininterrumpido a través del sistema de tuberías.
Reducción de la fricción y la turbulencia:El diseño de largo radio de estos codos ayuda a reducir la fricción y la turbulencia en el flujo del fluido, lo que resulta en una menor pérdida de energía y un mejor rendimiento general del sistema.
Características de flujo mejoradas:La suave curva delCuello de largo radio de 45 gradosPromueve el flujo laminar, reduciendo la probabilidad de turbulencias, remolinos y separación del flujo, lo que contribuye a una mejor manipulación del fluido, reducen las fluctuaciones de presión y mejoran la estabilidad del sistema.
Aplicaciones de la norma ASME B16.9Acero al carbono A105 con radio largo de 45 grados:
Industria del petróleo y el gas: ASME B16.9 Codo de largo radio de 45 grados de acero al carbonose utilizan ampliamente en la industria del petróleo y el gas para sistemas de tuberías, refinerías y plantas petroquímicas.y sistemas de distribuciónEstos codos proporcionan un flujo suave, garantizando un funcionamiento eficiente y fiable en entornos exigentes.
Generación de energía:En las instalaciones de generación de energía,ASME B16.9 Codo de largo radio de 45 grados de acero al carbonoSon componentes cruciales en tuberías de calderas, sistemas de condensado y otras aplicaciones de alta presión.y otros fluidos, proporcionando una solución fiable y duradera.
Procesamiento químico: ASME B16.9 Codo de largo radio de 45 grados de acero al carbonoLas propiedades resistentes a la corrosión del acero al carbono, que se utilizan en las tuberías que transportan diversos productos químicos, ácidos y sustancias corrosivas,Combinado con el flujo suave de estos codos, los hacen adecuados para el manejo de medios agresivos y corrosivos.
Sistemas de climatización y plomería: ASME B16.9 Codo de largo radio de 45 grados de acero al carbonoSe utilizan en sistemas de calefacción, ventilación, aire acondicionado (HVAC) y plomería.Ayudan a cambiar la dirección del flujo del fluido., garantizando un funcionamiento eficiente y fiable en edificios residenciales, comerciales e industriales.
Tratamiento de aguas y gestión de aguas residuales: ASME B16.9 Codo de largo radio de 45 grados de acero al carbonoLos sistemas de tratamiento de aguas residuales y los sistemas de tratamiento de aguas residuales se utilizan en tuberías que manejan agua tratada, lodos y aguas residuales.Estos codos aseguran la dirección correcta del flujo y ayudan a gestionar el transporte y tratamiento de agua y aguas residuales de manera eficiente.
Construcción e infraestructura: ASME B16.9 Codo de largo radio de 45 grados de acero al carbonoSe utilizan en proyectos de construcción y desarrollo de infraestructuras, en sistemas de plomería, sistemas de protección contra incendios y redes de tuberías industriales.Estos codos proporcionan una solución fiable y duradera para el transporte de fluidos en edificios, puentes y otras estructuras.
