MSS SP-43 Reducción concéntrica de soldadura de trasero SCH40 Fo Industria petroquímica

MSS SP-43 Soldadura con botón/Reducidores concéntricos de acero inoxidable sin costuras SCH40 para las industrias química y petroquímica

Introducción de la empresa:

El precio de exportación de los productos incluidos en la muestra fue el siguiente:es un proveedor bien establecido y de gran reputación en el mercado, con un impresionante historial de más de dos décadas.Hemos construido una sólida reputación como una fuente confiable y confiable paraMSS SP-43 Soldadura de trasero de acero inoxidable con reductores concéntricos.Nuestro enfoque principal es ofrecer soluciones de alta calidad de accesorios de tubería ASME B16.9 y garantizar la satisfacción del cliente.

A lo largo de los años, hemos desarrollado sólidas relaciones con fabricantes de renombre, lo que nos da acceso a una amplia gama de productos y servicios.MSS SP-43 Accesorios para soldadura de traseroNuestro inventario consiste en accesorios hechos de acero inoxidable de primera calidad, conocidos por su excepcional durabilidad, resistencia a la corrosión y larga vida útil.Entendemos la importancia de la precisión y el cumplimiento de las normas de la industriaPor lo tanto, procuramos meticulosamente accesorios que cumplan con las estrictas especificaciones descritas en elMSS SP-43 estándar.

Descripción de los accesorios de soldadura con trasero del MSS SP-43:

Soluciones de soldadura por extremo MSS SP 43están forjados o fabricados para aplicaciones que requieren baja presión y resistencia a la corrosión.extremos de las puntas de las articulaciones de los lomos, tapas, radios de retorno de 180°, así como reductores concéntricos y excéntricos.Las normas MSS SP 43abarcan los accesorios diseñados para ser compatibles con las tuberías de las listas 5S y 10S en todos los tamaños nominales de tuberías (NPS) especificados en la norma ASME B36.19Sin embargo, los extremos cortos de los estribos de patrón son adecuados para su uso con tuberías SCH 40S.

Accesorios de soldadura por extremo MSS SP-43Los extremos de soldadura de los tubos de acero son diseñados para que coincidan con las dimensiones de las tuberías a las que están conectados, asegurando un ajuste y una alineación adecuados en los sistemas de tuberías.Accesorios para el MSS SP-43deberán cumplir las normas establecidas en materia de diámetros exteriores y tolerancias de las tuberías para la soldadura y la instalación sin costuras.

SegúnEl MSS SP-43En el caso de los tubos de soldadura, el espesor nominal de la pared de los accesorios debe coincidir con el del tubo con el que se están soldando.los accesorios con paredes más pesadas pueden ser soldados con botón a tuberías de pared más ligeras si la pared más pesada está cónica en el interior o en el exterior para alinearse con las dimensiones de la tubería más ligeraEsta conicidad permite una transición suave y una conexión adecuada entre el accesorio y la tubería, garantizando una unión segura y sin fugas.

Siguiendo estas pautas,Accesorios para el MSS SP-43mantener la compatibilidad con las normas de tubería y proporcionar una conexión fiable en los sistemas de tuberías, cumpliendo los requisitos para aplicaciones de baja presión y resistentes a la corrosión.

Materiales y deshidratación térmica del MSS SP-43 Largo radio 90 grados Codo:

Los materiales cubiertos por el MSS SP 43 para accesorios incluyen aceros inoxidables austeníticos como los tipos 304/304L, 316/316L, 317/317L, 321 y 347.1¿ Qué pasa?2¿ Qué pasa?3¿ Qué pasa?5¿ Qué pasa?7, Gr.12), Inconel 600, Inconel 625, Hastelloy C-276, Hastelloy C-22, Monel 400, Incoloy 800, Incoloy 825/925, aleación 31 y aleación 20 también se incluyen.

El tratamiento térmico adecuado es crucial y debe realizarse sobre la base del material específico utilizado para garantizar la máxima resistencia a la corrosión.Esto ayuda a mejorar las propiedades mecánicas y el rendimiento general de los accesorios en diversas condiciones de funcionamiento.

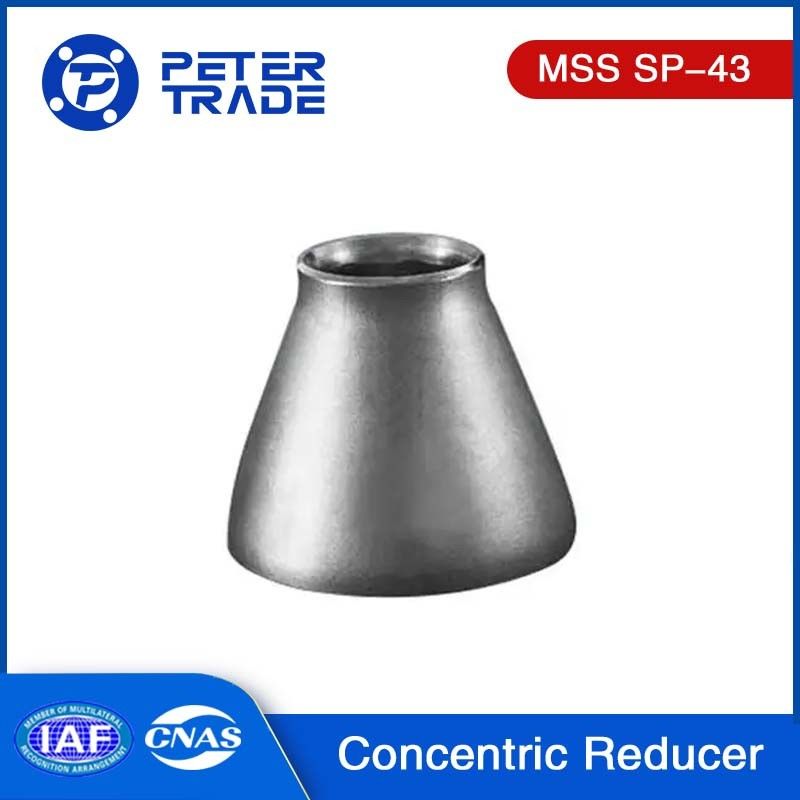

A. Noreducción concéntrica de acero inoxidablees un accesorio de tubería utilizado para conectar dos tuberías de diferentes diámetros en un sistema de tuberías manteniendo una línea central común. Tiene una forma cónica con un extremo de diámetro mayor que el otro,que permite una transición suave entre las dos tuberíasEl.reducción concéntrica de acero inoxidabletiene un diseño simétrico, con las líneas centrales de ambos extremos alineadas. Esto significa que el reductor forma una línea recta cuando se ve desde el lado, proporcionando una reducción gradual y uniforme en el diámetro.Los extremos del reductor concéntrico están diseñados para la soldadura posterior a las tuberías correspondientes.

MSS SP-43 Reducciones concéntricasestán disponibles en una variedad de tamaños y dimensiones, especificados por la norma. Las dimensiones incluyen los diámetros de tubería más grandes y más pequeños, la longitud total del reductor,y el espesor específico de la paredLa norma proporciona directrices para las calificaciones de presión y temperatura deMSS SP-43 Reducciones concéntricasEstas calificaciones aseguran que los reductores puedan manejar de forma segura las condiciones de funcionamiento esperadas en un sistema de tuberías.

Además, todos los accesorios deben cumplir con las normas de soldadura, con soldadores, operadores de soldadura,y procedimientos de soldadura calificados de acuerdo con las directrices especificadas en la sección IX del Código ASME de calderas y recipientes a presión (BPVC)Esto garantiza que los procesos de soldadura se realizan correctamente y cumplen con los estándares de calidad requeridos para el funcionamiento seguro y eficiente de los accesorios en aplicaciones industriales.

MSS SP-43 Dimensiones del reductor concéntrico:

Varios grados de reducidores concéntricos de acero inoxidable con soldadura trasera:

Se utilizan diferentes grados de acero inoxidable en la fabricación dereducidores concéntricos sin costuraLos siguientes son algunos grados comunes de acero inoxidable utilizados para los reductores concéntricos de soldadura trasera/sin costuras:

1. Grado 304/304L:

   • El grado 304 es un acero inoxidable austenítico ampliamente utilizado conocido por su excelente resistencia a la corrosión, resistencia a altas temperaturas y facilidad de fabricación.
   • El grado 304L es una versión baja en carbono del 304, que ofrece una mejor soldabilidad y resistencia a la corrosión intergranular.
   • Estos grados se utilizan comúnmente en la industria de procesamiento de alimentos, química y farmacéutica.

2. Grado 316/316L:

   • El grado 316 es un acero inoxidable austenítico con contenido de molibdeno con una mayor resistencia a la corrosión, especialmente contra cloruros y ácidos.
   • El grado 316L es la versión baja en carbono del 316, que proporciona una mejor soldabilidad y resistencia a la sensibilización.
   • Estos grados son adecuados para aplicaciones marinas, procesamiento químico e industrias farmacéuticas.

3. Grado 321/321H:

   • El grado 321 es un acero inoxidable austenítico estabilizado que contiene titanio, que proporciona resistencia a la corrosión intergranular a temperaturas elevadas.
   • El grado 321H es la versión de alto carbono del 321, que ofrece una mejor resistencia a altas temperaturas.
   • Estos grados se utilizan comúnmente en aplicaciones de alta temperatura, como intercambiadores de calor y equipos de procesamiento térmico.

4. Grado 347/347H:

   • El grado 347 es un acero inoxidable austenítico estabilizado con columbio que ofrece una mejor resistencia a la corrosión intergranular en comparación con el 304 y el 316.
   • El grado 347H tiene un mayor contenido de carbono para una mayor resistencia a altas temperaturas.
   • Estos grados son adecuados para aplicaciones en las industrias química y petroquímica.

5. Grado 904L:

   • El grado 904L es un acero inoxidable austenítico de alta aleación con altos niveles de cromo, níquel, molibdeno y cobre, que proporciona una excelente resistencia a la corrosión en una amplia gama de entornos.
   • Este grado se utiliza a menudo en procesos químicos agresivos, farmacéuticos y aplicaciones de agua de mar.

Diferencias entre MSS SP-43 Reducción concéntrica y Reducción excéntrica:

Los reductores se utilizan comúnmente en los sistemas de tuberías cuando es necesario hacer la transición entre tuberías de diferentes diámetros.que permitan un flujo suave y eficiente de líquido o gas.

Reducción concéntrica:Este tipo de reductor tiene una línea central común, lo que significa que los extremos del reductor están alineados entre sí.manteniendo una trayectoria de flujo suave y minimizando la turbulencia.

Reducción excéntrica:En contraste con el reductor concéntrico, unreducción excéntricaEsto significa que los extremos del reductor no están alineados, y un extremo se coloca ligeramente más alto o más bajo que el otro.Los reductores excéntricos se utilizan principalmente en situaciones en las que es necesario evitar la acumulación de bolsas de aire o líquido dentro del sistema de tuberíasEl diseño offset ayuda a facilitar el drenaje de cualquier fluido atrapado.

MSS SP-43 Reductores concéntricos de acero inoxidablese utilizan comúnmente en diversas aplicaciones industriales donde es necesario hacer la transición entre tuberías de diferentes diámetros manteniendo una línea central común.

Control del flujo de fluidos: El MSS SP-43 Reductores concéntricos de acero inoxidableSe utilizan para controlar y regular el flujo de fluido dentro de los sistemas de tuberías.Esto es importante en aplicaciones donde es crítico mantener un caudal o presión específicos, como en los sistemas de distribución de agua, las industrias de procesos y los sistemas HVAC.

Conexiones de bomba y compresor:En los sistemas de tuberías que incluyen bombas o compresores,El MSS SP-43Reductores concéntricos de acero inoxidablese utilizan para pasar de una tubería de diámetro más grande a una de diámetro más pequeño. Esto ayuda a que coincida con el tamaño de la salida de la bomba o compresor,garantizar un flujo eficiente sin causar una caída de presión excesivaLos reductores concéntricos se utilizan comúnmente en tuberías de petróleo y gas, plantas de tratamiento de agua y sistemas de procesos industriales.

Transición de tamaño: MSS SP-43 Reductores concéntricos de acero inoxidableSe emplean cuando es necesario conectar tuberías de diferentes tamaños, especialmente cuando se pasa de tuberías más grandes a más pequeñas.Proporcionan una reducción suave y uniforme en el diámetro mientras se mantiene la línea centralEsto es beneficioso en aplicaciones como oleoductos y gasoductos, plantas de procesamiento químico e instalaciones de tratamiento de agua.

Aplicaciones higiénicas: MSS SP-43 Reductores concéntricos de acero inoxidablese utilizan comúnmente en aplicaciones higiénicas, particularmente en industrias como la farmacéutica, los alimentos y bebidas y el procesamiento de lácteos.Estos reductores facilitan la transición entre tuberías de diferentes tamaños manteniendo una superficie interior lisa y limpia, minimizando el riesgo de contaminación del producto.

Aplicaciones a altas temperaturas: MSS SP-43 Reductores concéntricos de acero inoxidablePueden soportar altas temperaturas y se utilizan en aplicaciones que involucran fluidos o gases calientes.
